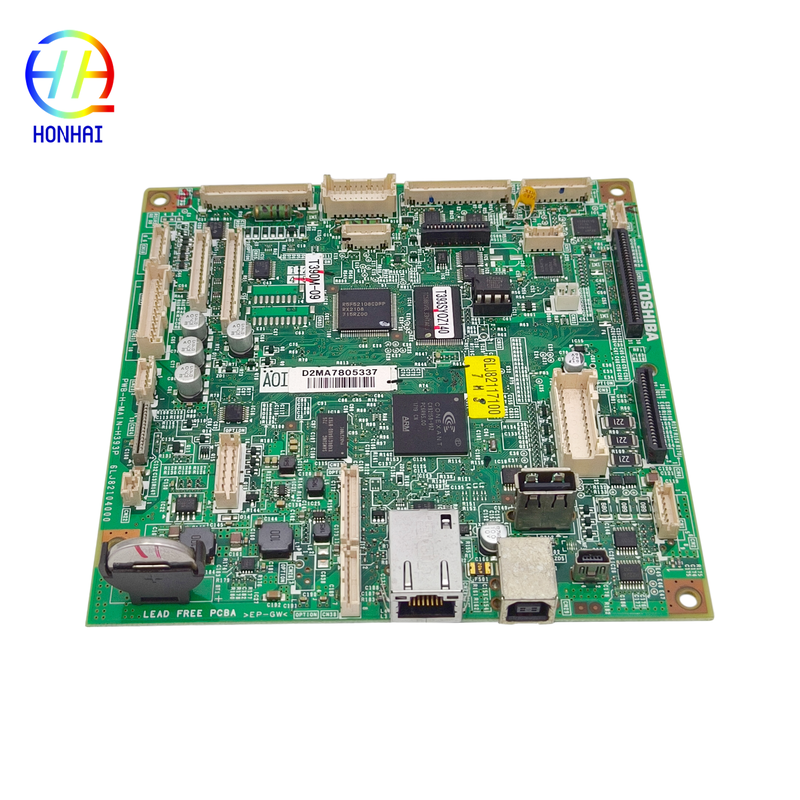

6LL23664000 6LL234Z6300 PWB-H- MAIN-154N dla Toshiby 2303 2309 2323 2809 Część kopii drukarki

Główną płytą logiczną jest podstawowa jednostka przetwarzania w drukarce Toshiba wielofunkcyjnej.i zarządza wszystkimi połączeniami z innymi urządzeniami sprzętowymiTwoja Toshiba 2303, 2309, 2323 lub 2809 może mieć bardzo poważne problemy, jeśli nie włącza się, ma pusty/zamrożony wyświetlacz, często się rozpada,ma trudności z komunikacją z USB/siecią, lub ma niewyjaśnione problemy z portami I / O. Główną płytę logiczną jest prawdopodobnie odpowiedzialny za większość z tych problemów.PWB-H-MAIN-154N został wyprodukowany przy użyciu tych samych standardów jakości i konstrukcji jak główne deski producentów oryginalnego sprzętu (OEM), co gwarantuje, że będzie działać bez problemów i niezawodnie. Replacing a bad main logic board with an OEM main logic board is an excellent way to protect your company from wasting money on an entire printer if the only issue is that it needs a new main logic board, a także wydłużenie żywotności sprzętu biurowego poprzez utrzymanie go w pracy przez dłuższy czas i uniknięcie znacznych wydatków z powodu przestojów.

1. Wyłącz i odłącz: Przed próbą naprawy całkowicie wyłącz drukarkę i odłącz przewód zasilania od gniazda, aby zapobiec uszkodzeniu elementów elektronicznych.
2. Sprawdź numery części: starannie sprawdź numery części wydrukowane na oryginalnej uszkodzonej płytce głównej (np.6LL23664000 lub PWB-H-MAIN-154N), aby upewnić się, że doskonale pasują do deski zamiennej, którą zamierzasz zainstalować.
3. Ochrona przed elektrycznością statyczną: Płyty główne są bardzo wrażliwe na elektryczność statyczną.Zaleca się mocno nosić antystatyczny pasek na nadgarstku lub dotykać uziemionego metalowego przedmiotu przed obsługą deski, aby zapobiec uszkodzeniu wyładowaniem elektrostatycznym (ESD).

1. Dostęp do płyty głównej: otwórz boczną lub tylną pokrywę serwisową drukarki, aby zlokalizować główną płytę logiczną.W zależności od konkretnego modelu (2303/2323 serii) może być konieczne usunięcie określonych śrub lub plastikowych obudow.
2. Połączenia dokumentów: Zanim coś odłączysz, zrób wyraźne zdjęcia wszystkich połączeń kablowych, przewodów wstążkowych i pasów drutu przymocowanych do starej deski.To będzie kluczowe odniesienie podczas ponownego montażu..
3. Usunąć starą płytę: delikatnie odłączyć wszystkie złącza. Uważaj na mechanizmy blokowania na złączach kabli wstążkowych. Odkręcić i ostrożnie usunąć starą płytę główną.
4. Zainstaluj nową płytę: umieść nową płytę PWB-H-MAIN-154N w podwoziu i przymocuj je śrubami.upewnienie się, że każdy złącze jest mocno zainstalowane.
5. Zmontować ponownie: Zmieniać wszystkie wyjęte osłony lub obudowy i zamknąć drukarkę.

1. Włączanie i inicjalizacja: Podłącz ponownie drukarkę i włącz ją.
2. Sprawdź konfigurację: Jeśli drukarka wymaga określonych ustawień sieci (adres IP) lub niestandardowych konfiguracji systemu, być może będziesz musiał ponownie je wprowadzić za pośrednictwem panelu sterowania.
3. Badanie funkcjonalności: wydrukowanie strony testowej, uruchomienie kopii i przetestowanie skanera, aby upewnić się, że wszystkie podstawowe funkcje działają sprawnie bez kodów błędów.

Uwaga:Jeśli nie znasz się na naprawach sprzętu drukarki,Zalecamy wykonanie instalacji przez wykwalifikowanego technika, aby uniknąć przypadkowego uszkodzenia urządzenia..
